설계내역서 작성

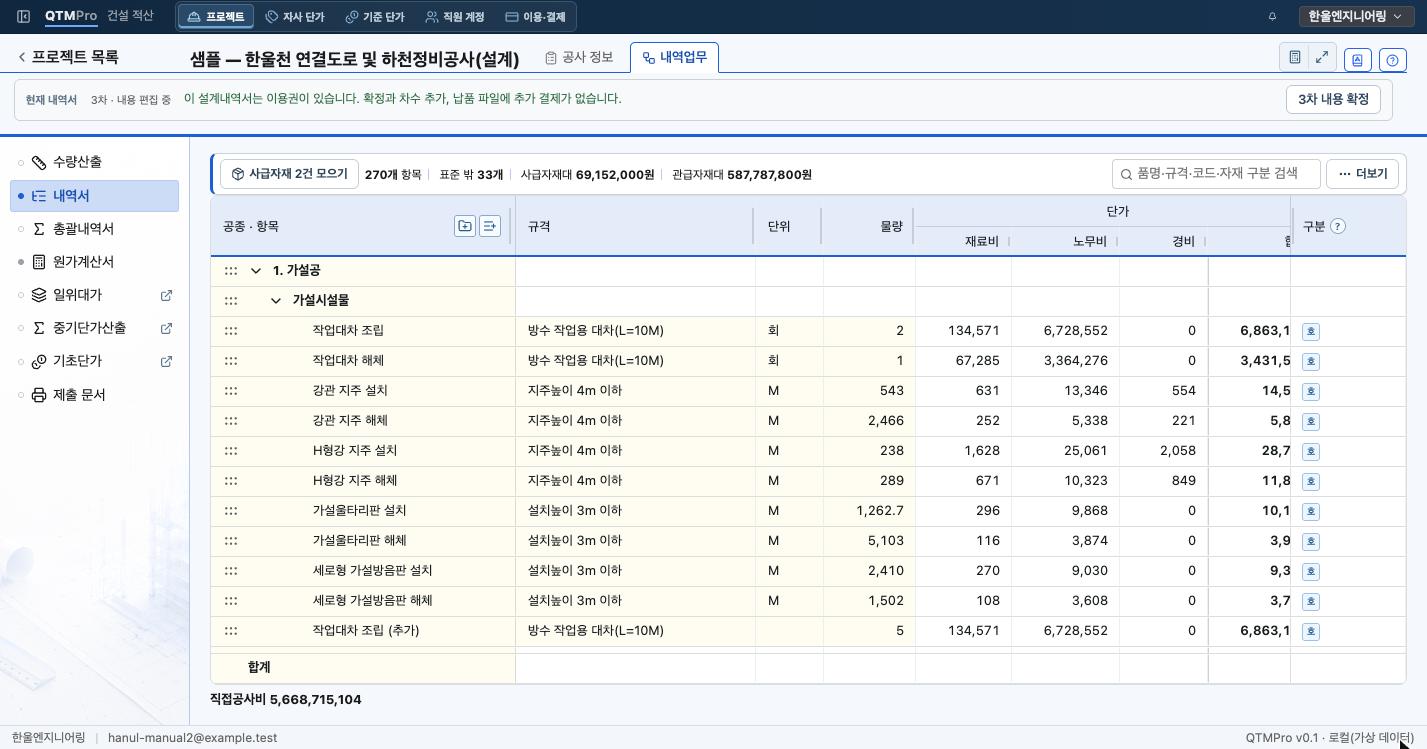

01내역서는 공종 아래에 행을 둡니다

화면 · 왼쪽 메뉴 내역서

내역서는 공종 → 세부공종 → 행의 계층입니다. 샘플은 「1. 가설공」부터 「9. 조경공」까지 9개 공종과, 원가계산서에서 따로 계산하는 「10. 미확정설계공종(PS)」「11. 제요율적용제외공종」「12. 안전관리비」 공종으로 되어 있습니다. 공종 이름 머리의 두 단추로 공종과 행을 더하고, 행 왼쪽의 점 여섯 개를 끌어 순서를 바꿉니다.

표 위쪽 띠에는 이 내역서의 요약이 있습니다.

• 270개 항목 — 공종을 뺀 행의 수입니다.
• 표준 밖 33개 — 조달청 표준공사코드에 맞지 않는 행입니다. C3R XML을 낼 때 확인할 대상이며 5장에서 다룹니다.
• 사급자재대 69,152,000원과 관급자재대 587,787,800원 — 행 종류를 사급·관급으로 지정한 행의 합계입니다(03절).

띠 왼쪽의 「이 설계내역서는 이용권이 있습니다」는 이 내역서의 확정과 차수 추가, 납품 파일 만들기에 추가 결제가 필요 없다는 뜻입니다.

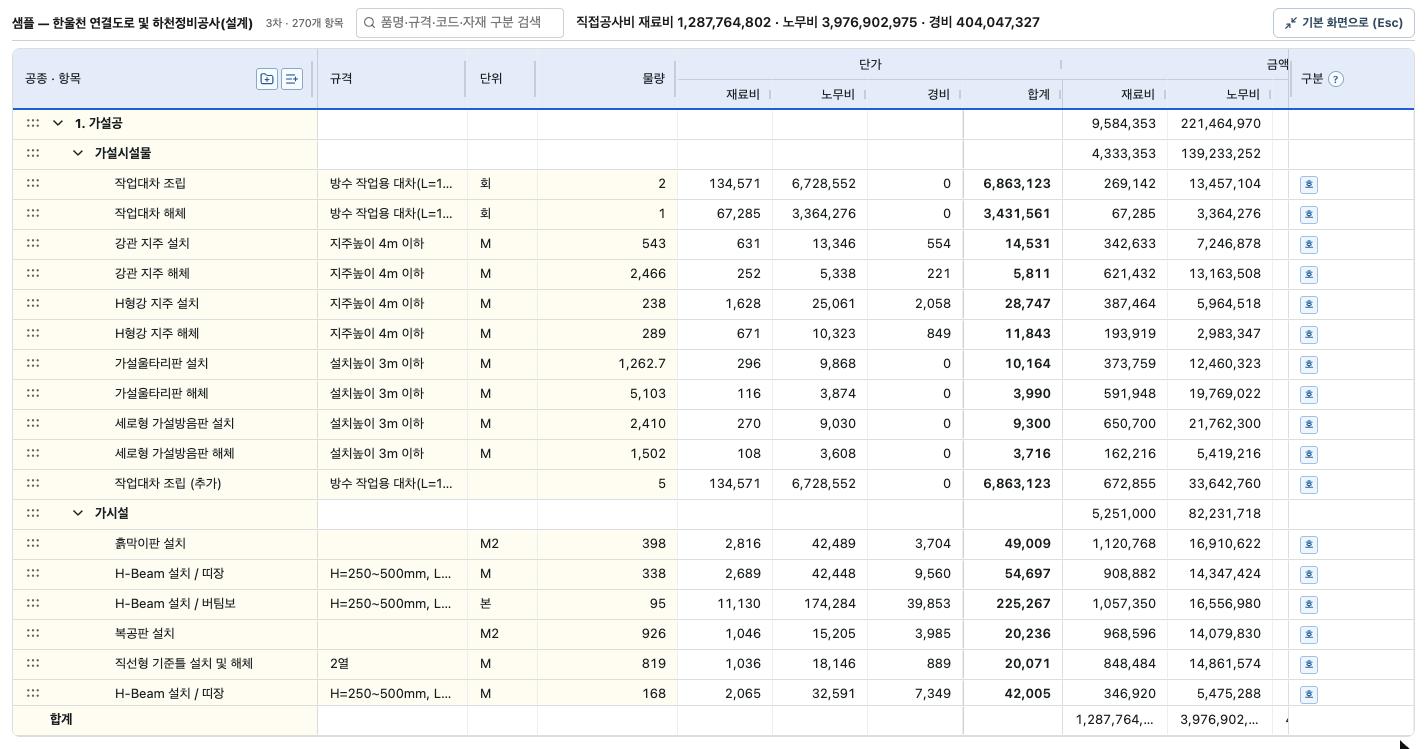

02단가와 금액은 재료비·노무비·경비로 나뉩니다

위치 · 화면 오른쪽 위 확대 단추(Esc로 돌아옴)

행이 많은 내역서는 오른쪽 위의 확대 단추를 눌러 넓게 봅니다. 왼쪽 메뉴가 접히고 금액 열까지 한 화면에 보이며, 맨 위에 직접공사비가 재료비 1,287,764,802원, 노무비 3,976,902,975원, 경비 404,047,327원으로 나뉘어 표시됩니다. Esc를 누르면 원래 화면으로 돌아옵니다.

단가를 세 비목으로 나누는 이유는 원가계산서 때문입니다. 간접노무비는 직접노무비에, 산재보험료는 노무비에 요율을 곱해 계산하므로 노무비가 정확해야 제경비가 맞습니다. 금액은 물량에 비목별 단가를 곱해 비목마다 끝수를 처리한 뒤 합칩니다(0장에서 정한 끝수처리).

가설공의 「작업대차 조립」은 물량 2회, 단가 6,863,123원(재료비 134,571원, 노무비 6,728,552원)이고 금액은 재료비 269,142원, 노무비 13,457,104원입니다.

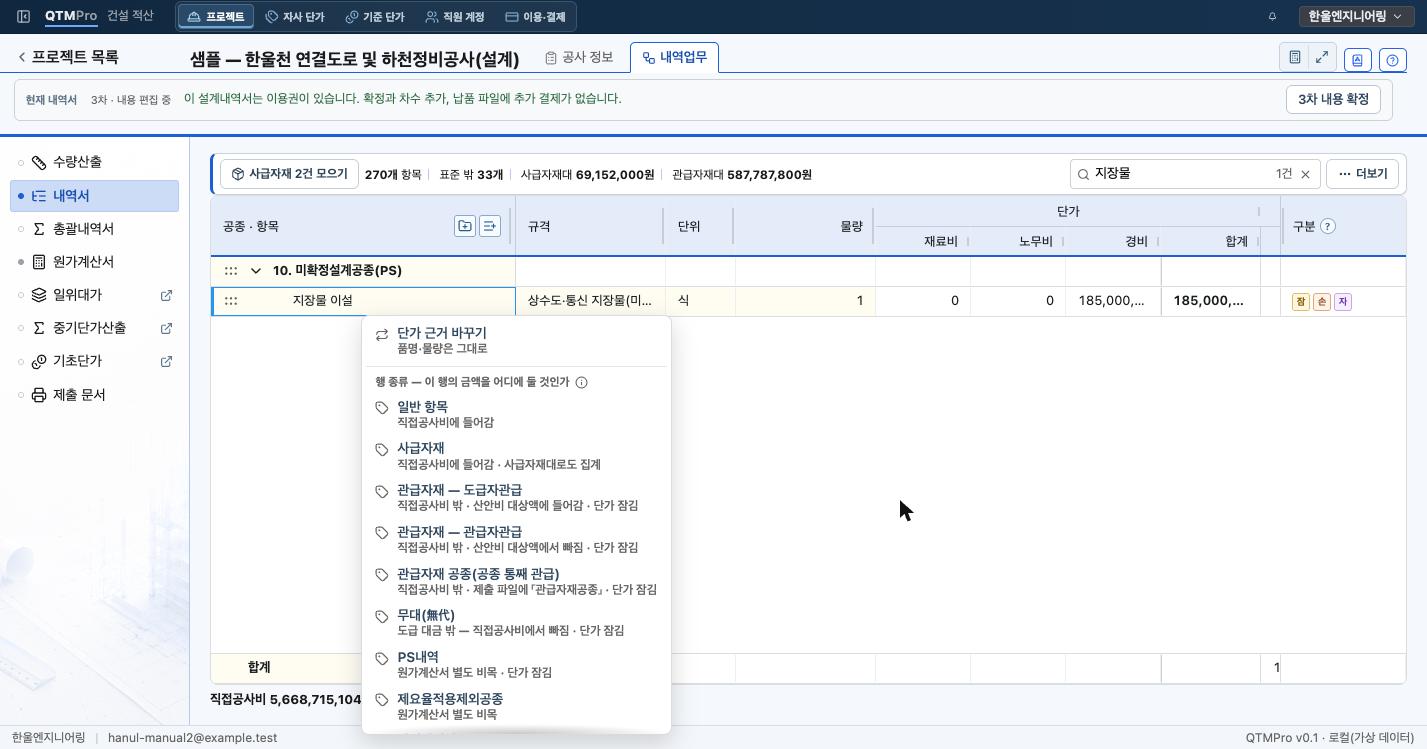

03행 종류로 금액이 들어갈 곳을 정합니다

위치 · 행 이름 오른쪽 …

메뉴 위쪽의 단가 근거 바꾸기는 단가를 고르는 기능이고(06절), 아래쪽 행 종류는 이 행의 금액을 원가계산서의 어디에 넣을지 정합니다. 각 종류 아래에 금액이 어디로 가는지 적혀 있습니다.

• 일반 항목 — 직접공사비에 들어갑니다. 대부분의 행이 여기에 해당합니다.
• 사급자재 — 직접공사비에 들어가면서 사급자재대로도 따로 집계됩니다. 샘플의 PE 이중벽관과 사석이 사급자재입니다.
• 관급자재 — 도급자관급 — 직접공사비 밖으로 나가지만 산업안전보건관리비 대상액에는 들어갑니다. 단가가 잠깁니다.
• 관급자재 — 관급자관급 — 직접공사비 밖이고 산업안전보건관리비 대상액에서도 빠집니다. 단가가 잠깁니다.
• 관급자재 공종 — 공종 전체를 관급으로 돌립니다. 제출 파일에 「관급자재공종」으로 나갑니다.
• 무대(無代) — 도급 대금 밖이며 직접공사비에서 빠집니다.
• PS내역 · 제요율적용제외공종 · 안전관리비 · 품질관리비 — 원가계산서에서 별도 비목으로 계산합니다.
• 음(-)의 입찰금액 — 직접공사비에 음수로 들어갑니다.

04구분 열의 한 글자로 행 상태를 읽습니다

위치 · 표 맨 오른쪽 구분

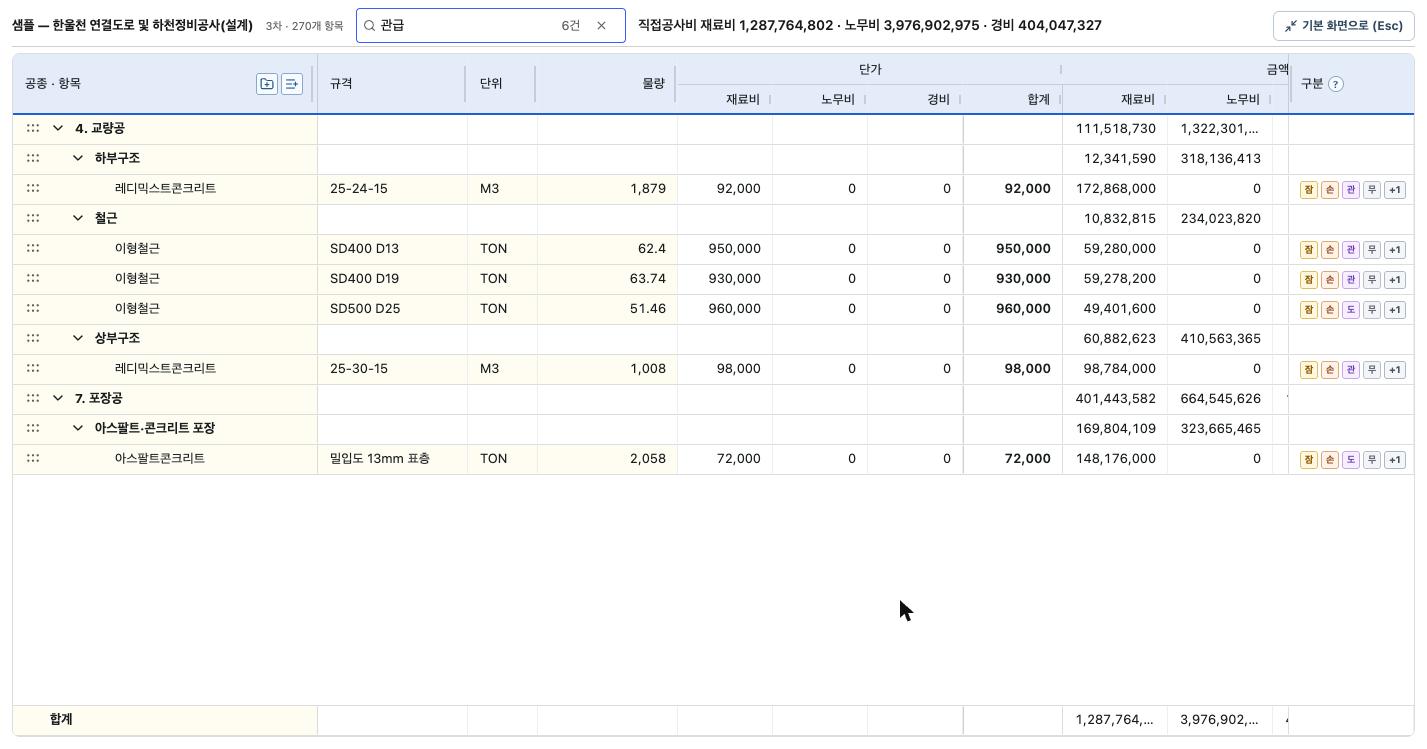

표 위 검색 칸은 품명과 규격, 코드뿐 아니라 자재 구분으로도 찾습니다. 「관급」을 넣으면 샘플의 관급자재 6건이 공종과 함께 남습니다. 레디믹스트콘크리트 2건과 이형철근 2건은 관급자관급(「관」)이고, 이형철근 SD500 D25와 아스팔트콘크리트는 도급자관급(「도」)입니다.

맨 오른쪽 구분 열에는 행마다 한 글자 표시가 붙습니다. 관급 행에는 「잠」(단가 잠김)과 「손」(손으로 바꿈), 「무」(대금 없음)가 함께 붙어 있습니다. 표시에 마우스를 올리면 그 행에 맞는 설명이 뜹니다.

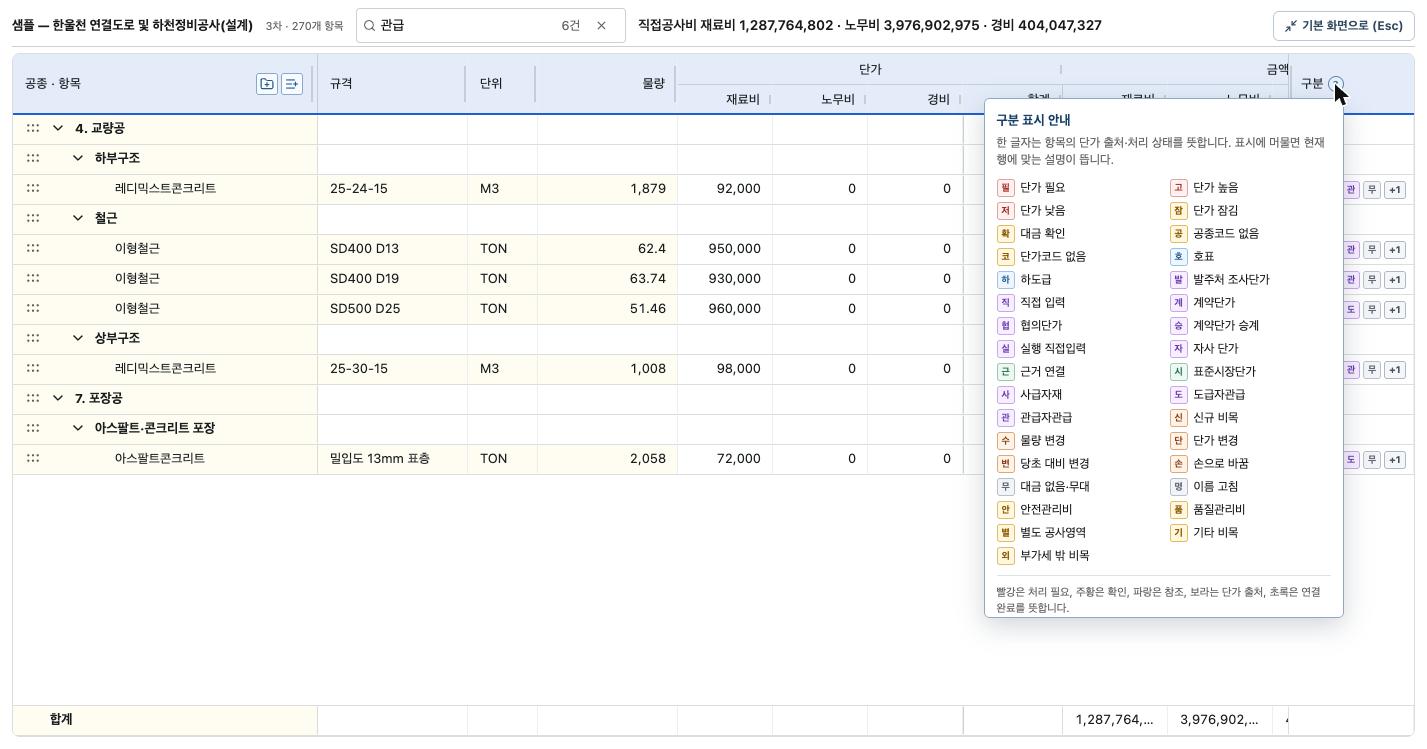

05표시의 색은 처리할 일의 급한 정도입니다

구분 머리의 「?」를 누르면 표시 전체의 뜻이 나옵니다. 창 아래에 적힌 대로 색에도 뜻이 있습니다.

• 빨강 — 처리해야 합니다. 「필」(단가 필요)이 대표적입니다. 단가가 비어 있으면 원가계산서가 계산되지 않습니다.
• 주황 — 확인이 필요합니다. 「잠」(단가 잠김), 「공」(공종코드 없음), 「확」(대금 확인) 등입니다.
• 파랑 — 참조입니다. 「호」(호표)는 일위대가를 근거로 한 행이라는 뜻입니다. 「산」은 단가를 산식으로 계산한 행(산근·중기단가산출)이고, 「중」은 중기(기계경비)를 바로 쓴 행입니다. 누르면 그 행 아래에 단가의 구성이 펼쳐집니다.
• 보라 — 단가가 어디서 왔는지입니다. 「자」(자사 단가), 「발」(발주처 조사단가), 「사」·「도」·「관」(자재 구분) 등입니다.
• 초록 — 연결이 끝났습니다. 「근」(근거 연결), 「시」(표준시장단가) 등입니다.

설계내역서를 확정하기 전에는 빨간 표시가 남아 있지 않은지 확인합니다. 검색 칸에 표시 이름을 넣어 해당 행만 모아 볼 수 있습니다.

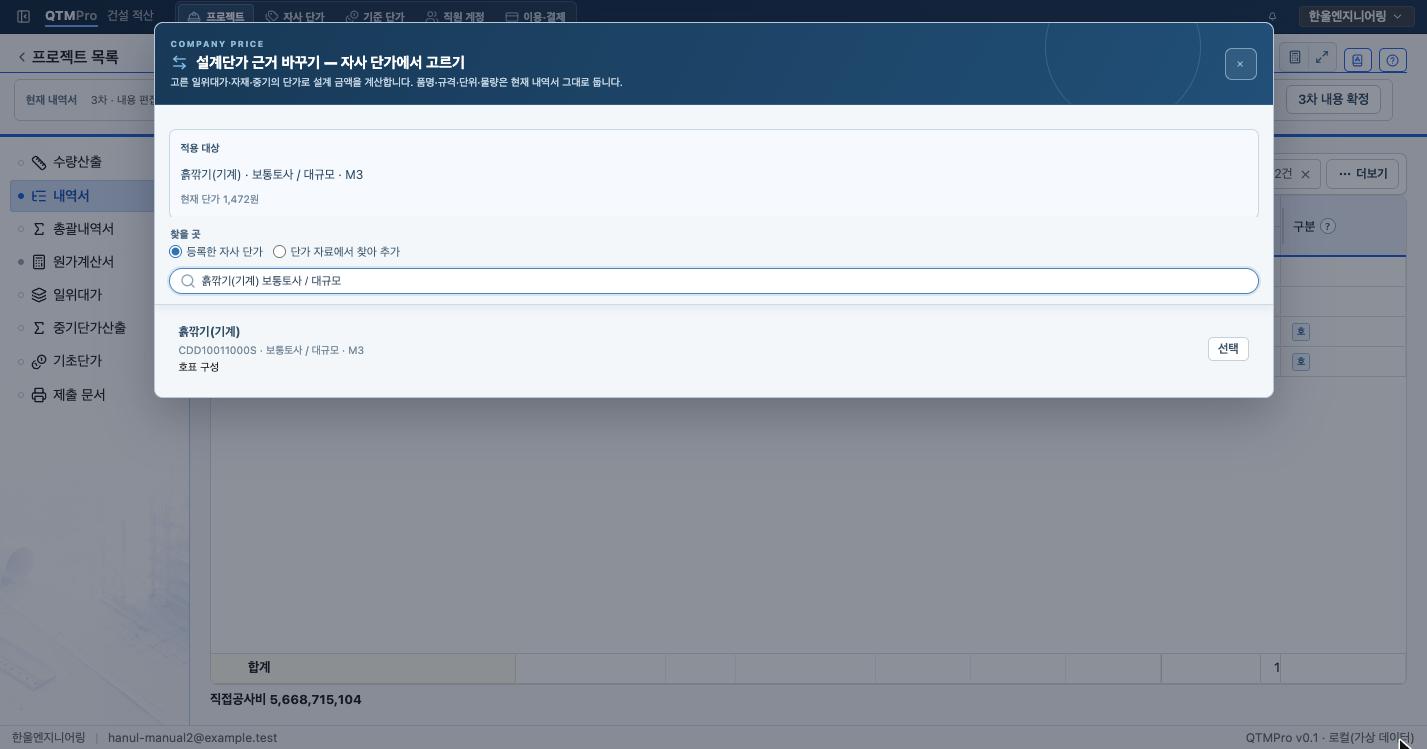

06단가 근거는 등록한 자사 단가에서 먼저 찾습니다

위치 · 행 메뉴 단가 근거 바꾸기

창 위쪽에 적용 대상(품명과 규격, 단위, 현재 단가)이 표시됩니다. 품명과 규격, 단위, 물량은 그대로 두고 단가 근거만 바꿉니다.

찾을 곳은 두 가지입니다.

• 등록한 자사 단가 — 이 공사의 단가표(샘플 단가표)에 이미 등록한 일위대가·자재·중기에서 찾습니다. 기본값입니다. 흙깎기(기계)는 CDD10011000S 호표 구성이 하나 나왔습니다.
• 단가 자료에서 찾아 추가 — 등록하지 않은 단가를 QTMPro 자료나 회사의 다른 단가표에서 찾아, 단가표에 등록하면서 씁니다.

검색어는 행의 품명과 규격으로 자동으로 들어갑니다. 결과가 너무 적으면 규격을 지우고 품명만으로 찾습니다. 후보 오른쪽의 「선택」을 누르면 그 행의 단가가 바로 바뀝니다.

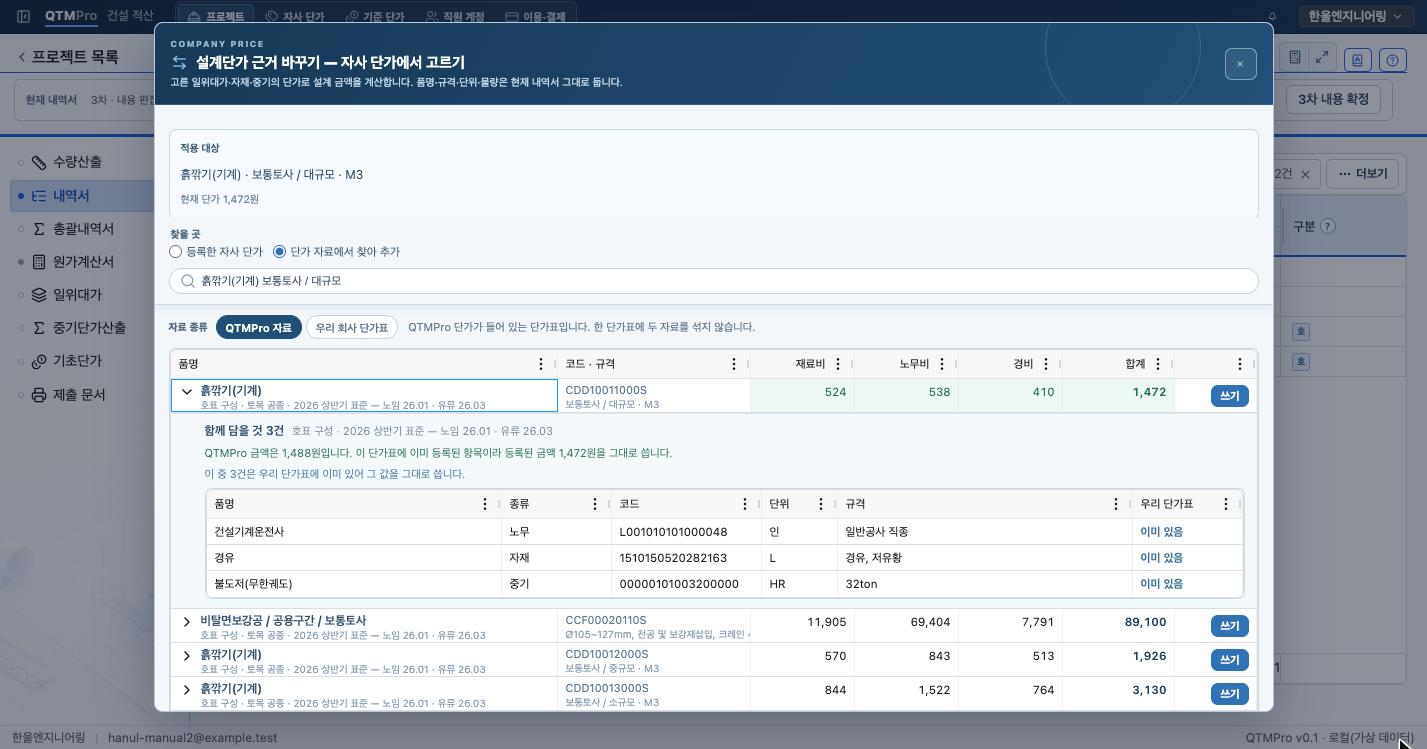

07고르기 전에 구성과 금액을 확인합니다

「단가 자료에서 찾아 추가」에서 후보 왼쪽의 화살표를 누르면 그 일위대가를 등록할 때 함께 담을 자원이 펼쳐집니다. 흙깎기(기계)는 건설기계운전사, 경유, 불도저(무한궤도) 32ton 세 가지이며, 셋 다 「우리 단가표」 열에 이미 있음으로 표시됩니다.

그 위의 안내가 중요합니다. QTMPro 금액은 1,488원이지만, 이 단가표에 이미 등록된 항목이라 등록된 금액 1,472원을 그대로 씁니다. 단가표에 등록한 회사 값이 QTMPro 기준값보다 먼저 쓰인다는 뜻입니다. 같은 일위대가라도 회사가 고친 노임이나 유류 단가가 있으면 금액이 달라집니다.

후보는 규격마다 따로 나옵니다. 흙깎기(기계)만 해도 보통토사·혼합토사와 대규모·중규모·소규모에 따라 1,488원에서 4,307원까지 차이가 나므로, 도면과 공법에 맞는 규격을 골라 「쓰기」를 누릅니다.

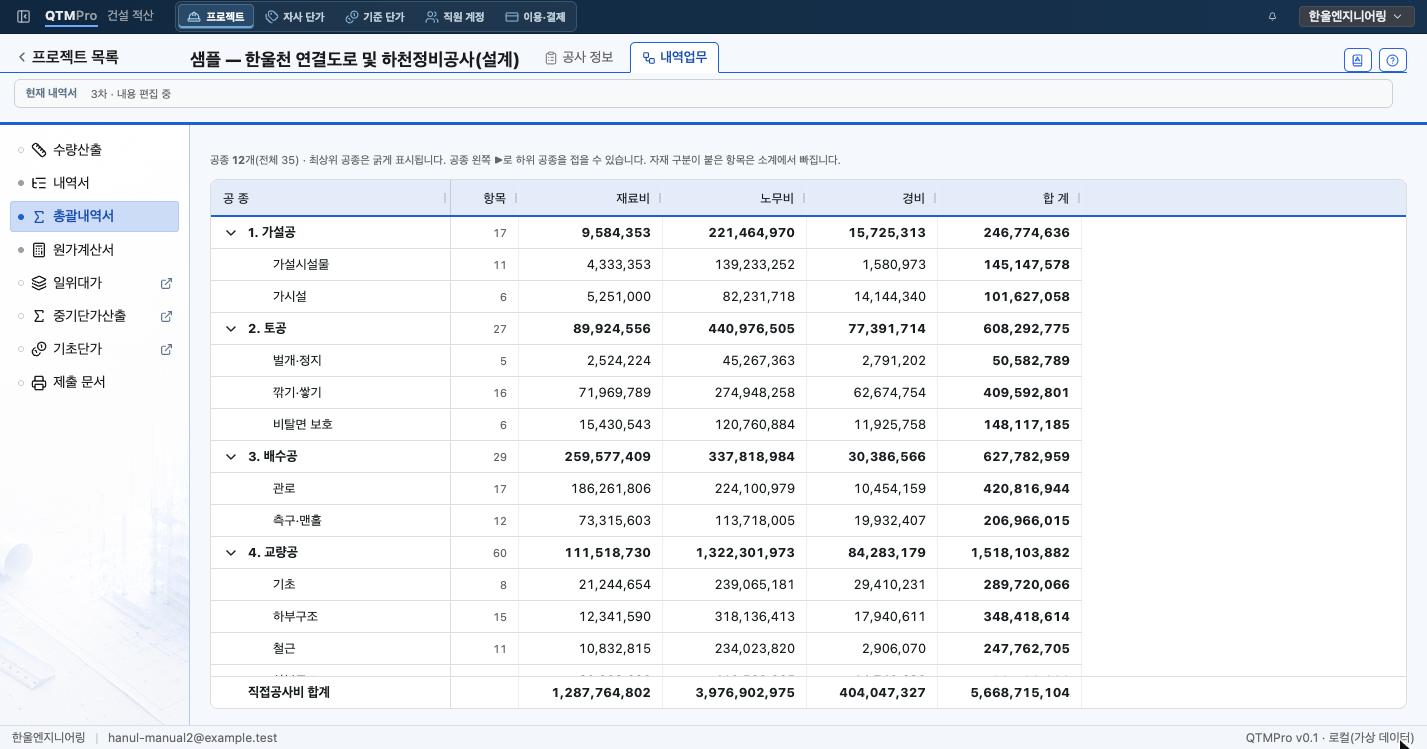

08총괄내역서로 공종별 금액을 봅니다

화면 · 왼쪽 메뉴 총괄내역서

공종마다 항목 수와 재료비·노무비·경비·합계가 모입니다. 샘플은 공종 12개(세부공종까지 35개)이며, 공종 왼쪽 화살표로 세부공종을 접고 펼칩니다. 예를 들어 「4. 교량공」은 60행에 1,518,103,882원으로 가장 큰 공종입니다.

화면 위에 적힌 대로 자재 구분이 붙은 항목은 소계에서 빠집니다. 관급자재는 직접공사비 밖이므로 공종 금액에도 들어가지 않습니다. 맨 아래 직접공사비 합계 5,668,715,104원이 원가계산서의 출발점입니다.

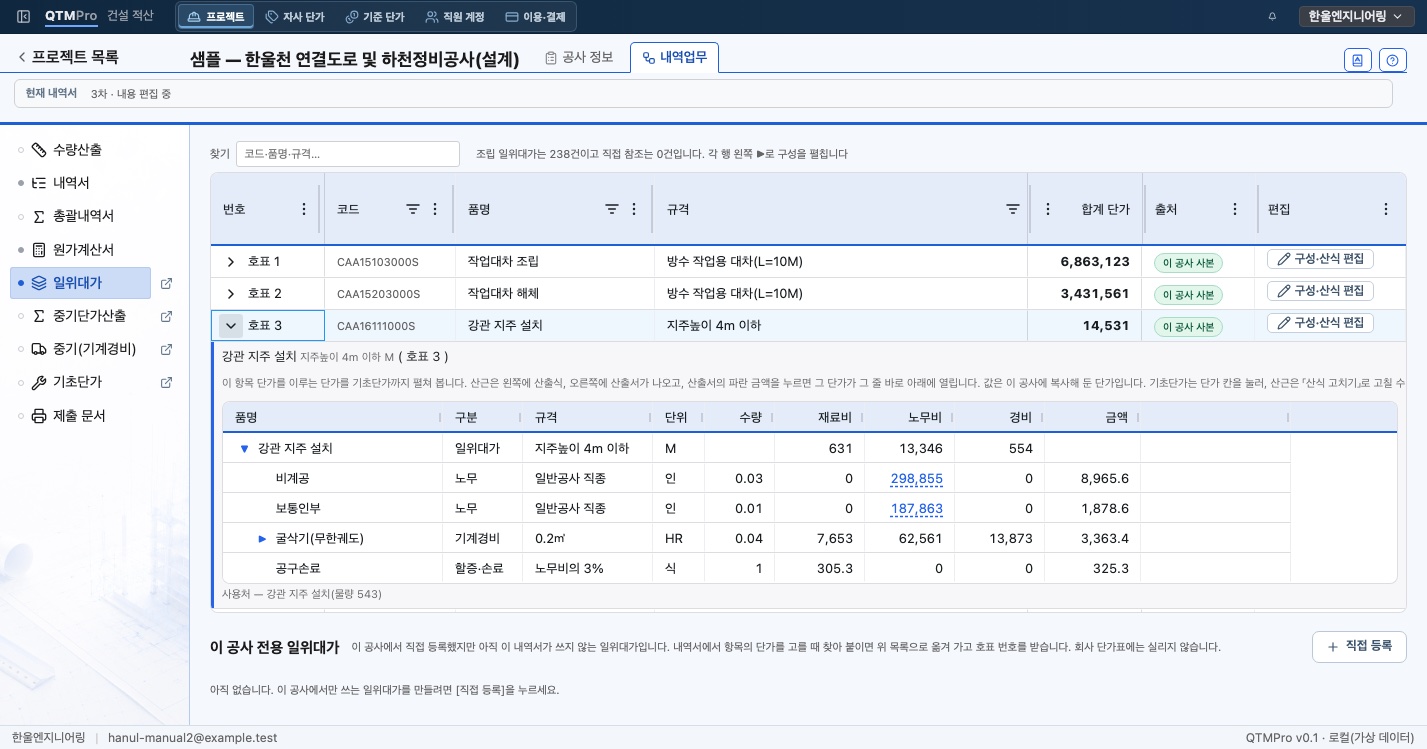

09일위대가 화면에서 호표의 구성을 확인합니다

화면 · 왼쪽 메뉴 일위대가

내역서에서 일위대가를 근거로 한 행은 이 화면에 호표로 모입니다. 샘플은 조립 일위대가 238건입니다. 출처 열의 「이 공사 사본」은 단가를 붙일 때 회사 단가표에서 이 공사로 복사해 둔 값이라는 뜻입니다. 회사 단가표를 나중에 고쳐도 이 공사 금액은 바뀌지 않습니다.

호표 3 「강관 지주 설치」를 펼치면 이 단가를 이루는 구성이 기초단가까지 나옵니다. 비계공 0.03인, 보통인부 0.01인, 굴삭기(무한궤도) 0.2㎥ 0.04시간, 공구손료(노무비의 3%)입니다. 굴삭기 왼쪽의 화살표를 누르면 그 기계경비의 구성이 이어서 펼쳐지고, 밑줄이 그어진 단가를 누르면 그 단가를 이 공사에서만 쓰는 값으로 고칠 수 있습니다. 아래의 「사용처」는 이 호표를 쓰는 내역 행과 물량(543m)입니다.

화면에 적힌 대로 여기서 수량을 고치면 현재 작업에 반영되고, 합계 단가와 내역서 금액이 다시 계산됩니다. 확정한 차수의 호표는 확정 당시 구성 그대로 보존되고 열람만 됩니다.

중기단가산출, 중기(기계경비), 기초단가도 같은 방식으로 왼쪽 메뉴에서 열어 봅니다. 이 화면들의 내용이 납품하는 일위대가표와 단가산출서, 기초단가표가 됩니다(5장).

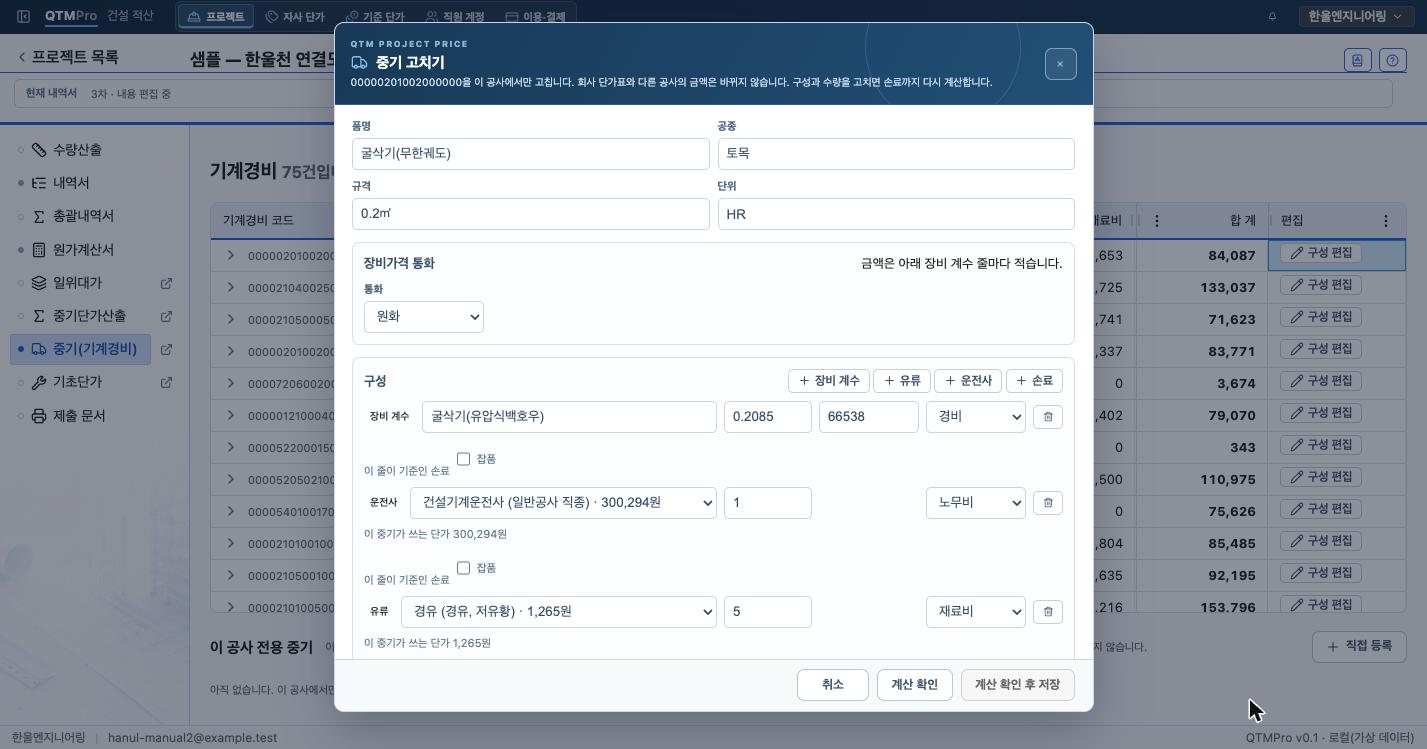

10공사 안에서 단가를 고치거나 새로 등록합니다

화면 · 왼쪽 메뉴 일위대가 · 중기단가산출 · 중기(기계경비) · 기초단가

네 화면은 자사 단가 화면과 같은 편집 창을 씁니다. 일위대가와 중기단가산출은 행 오른쪽의 「구성·산식 편집」을, 중기는 「구성 편집」을 누릅니다. 구성 줄을 더하거나 빼고 수량을 고친 뒤 「계산 확인」을 누르면 금액을 다시 계산합니다. 사진의 중기 창에서는 장비 계수와 운전사, 유류 줄을 고치면 손료까지 다시 계산합니다.

여기서 고친 값은 지금 작업 중인 차수에만 남습니다. 회사 단가표와 다른 공사의 금액은 바뀌지 않습니다. 고친 일위대가는 출처가 「이 공사에서 수정」으로 바뀝니다. 다시 열면 「고치기 전으로 되돌리기」가 보이고, 누르면 단가를 붙일 때 복사해 둔 값으로 돌아갑니다. 기초단가는 종전처럼 표의 단가 칸을 눌러 고칩니다.

회사 단가표에 없는 단가가 필요하면 화면 아래 「이 공사 전용」 칸의 「직접 등록」을 누릅니다. 일위대가와 중기단가산출은 호표 구성이나 단가산출식으로, 중기는 장비가격과 구성으로 적습니다. 기초단가는 자사 단가의 「자원 추가」와 같이 코드, 품명, 규격, 단위, 단가를 적습니다. 등록한 단가는 회사 단가표에 실리지 않고 이 공사에서만 고를 수 있습니다.

• 아직 쓰지 않는 단가 — 「이 공사 전용」 칸에 번호 대신 「미사용」으로 남습니다. 내역서에서 단가로 고르거나 다른 일위대가 구성에 넣으면 위 표로 옮겨 갑니다.
• 지우기 — 쓰는 곳이 없는 공사 전용 단가만 지울 수 있습니다. 내역서나 다른 일위대가가 쓰고 있으면 지우기 단추가 꺼집니다.
• 확정한 차수 — 고치거나 등록할 수 없고 보기만 합니다. 고칠 일이 있으면 다음 차수에서 고칩니다(4장).

11이런 기능도 있습니다

위치 · 표 위쪽 사급자재 모아보기 · 더보기

• 사급자재 모아보기 — 여러 공종에 흩어진 사급자재 행을 「사급자재」 공종 하나로 옮깁니다. 금액은 바뀌지 않고 공종 소속만 달라지며, 총괄내역서에 「사급자재」 줄이 생깁니다. 발주처가 사급자재를 따로 묶어 달라고 할 때 씁니다.
• 발주처 내역 병합 — 발주처가 준 내역서를 읽어 지금 내역서와 합칩니다.
• 조달청 제출 XML 내보내기(C3R) — 5장에서 설명합니다.
• 산출식 칸 보이기 — 물량 옆에 산출식 열을 보입니다. 물량을 계산식으로 적을 때 씁니다.
