내역서 매뉴얼 · 설계편 1장

수량산출

도면에서 뽑은 물량을 산출 항목별로 적고, 공종별로 모아 설계내역서의 수량으로 보냅니다. 산출근거가 계산식으로 남으므로 발주처가 물량을 검토할 때 어느 수치가 어디서 나왔는지 바로 보여 줄 수 있습니다. 샘플 공사에는 산출 항목 23개와 산출 줄 267개가 있습니다.

쓰는 곳: 설계내역 작성에만
순서: 산출 → 집계 → 내역
다음 장: 설계내역서 작성

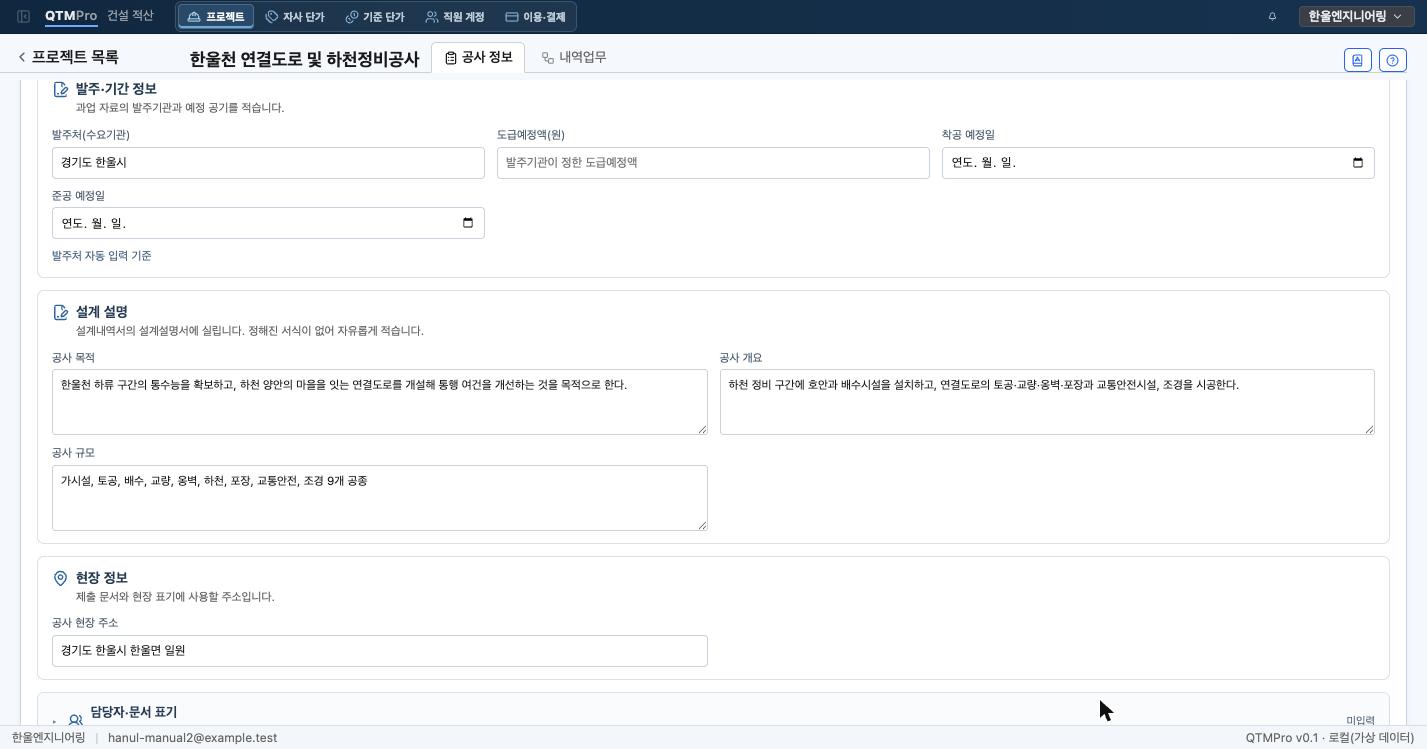

수량산출 화면. 산출, 집계표, 내역으로 보내기 세 탭과 끝수 처리, 할증 계상 설정이 있고 아래에 가설시설물 본선 항목의 산출 수량 줄이 표시되어 있다 — 샘플 설계 공사의 수량산출 화면입니다. 첫 항목은 「가설시설물 본선」입니다.

01시작하기 전에 두 가지 규칙을 정합니다

화면 · 왼쪽 메뉴 수량산출

화면 위에 탭이 셋 있습니다. 산출에서 물량을 입력하고, 집계표에서 공종별로 모아 보고, 내역으로 보내기로 내역서에 반영합니다. 그 아래 두 설정은 수량 자체를 바꾸므로 입력을 시작하기 전에 정합니다.

끝수 처리 — 소수점을 어디서 버릴지 정합니다. 기본값은 국도형(산출 2자리 → 집계 1자리 → 설계서수량 정수, 버림)으로, 국도건설공사 설계실무요령의 기준입니다. 발주처 지침이 다르면 바꿉니다.
할증 계상 — 할증을 수량산출서에서 곱할지 내역서에서 곱할지 정합니다. 할증률은 같고 어느 단계에서 곱하는지만 달라집니다. 토목은 수량산출서에서 계상하는 것이 관례이며 샘플도 그렇게 했습니다.

할증 계상은 작업 도중에 옮기지 않습니다. 화면에 적혀 있는 대로 옮기면 수량이 달라집니다. 같은 할증을 두 단계에서 곱하는 일은 없지만, 이미 확인한 수량이 바뀌므로 처음에 정해 두는 것이 안전합니다.

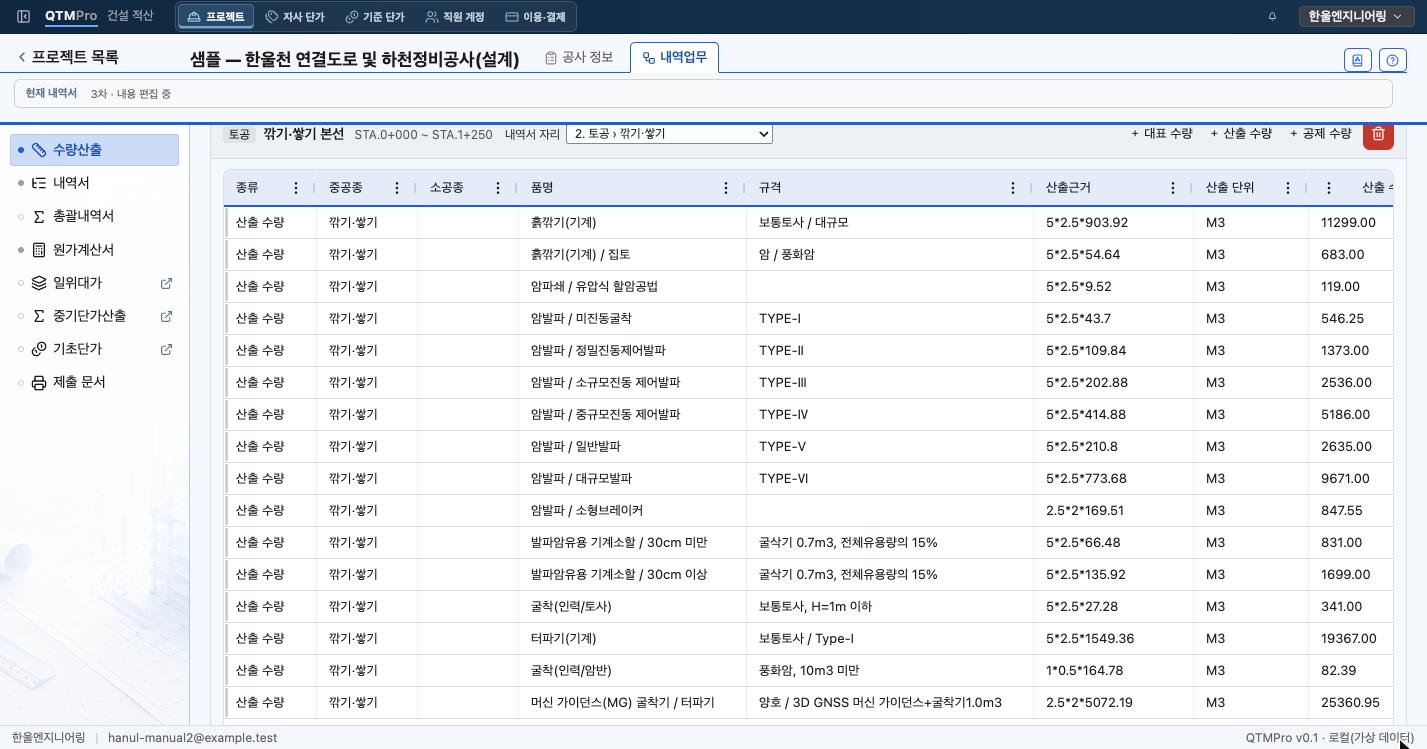

깎기·쌓기 본선 항목. STA.0+000부터 STA.1+250 구간이고 내역서 자리는 2. 토공 깎기·쌓기이다. 흙깎기(기계) 5*2.5*903.92 같은 산출근거가 줄마다 적혀 있다 — 「깎기·쌓기 본선」 항목입니다. 산출근거에 계산식을 적으면 산출 수량이 계산됩니다.

02도면의 부위마다 산출 항목을 만들고 계산식을 적습니다

수량산출의 기본 단위는 산출 항목입니다. 도면의 구조물 하나나 구간 하나가 항목 하나입니다. 「산출 항목 추가」를 누르고 대공종, 이름, 형식·규격, 위치(측점)를 적습니다. 샘플의 「깎기·쌓기 본선」은 토공 공종에 속하고 위치는 STA.0+000 ~ STA.1+250입니다.

항목 머리의 내역서 자리는 이 항목의 수량이 들어갈 내역서 공종입니다. 「2. 토공 › 깎기·쌓기」를 골라 두면 같은 품명이 내역서의 다른 공종에도 있을 때 이 공종 안의 행으로 반영됩니다. 고르지 않으면 공종 이름으로 자동으로 찾습니다.

항목 아래 줄마다 품명과 규격, 산출근거, 산출 단위를 적습니다. 산출근거는 설명이 아니라 계산식이며, 그 결과가 산출 수량이 됩니다. 「흙깎기(기계) 보통토사 / 대규모」는 5*2.5*903.92로 11,299㎥가 나왔습니다. 식이 그대로 남으므로 검토할 때 수치가 어떻게 나왔는지 바로 보입니다.

환산식 — 산출 단위와 내역 단위가 다를 때 씁니다. 방음판을 m로 산출하고 경간이 4m라면 「/ 4」를 적어 경간 수로 바꿉니다.
중공종·소공종 — 지정하면 집계표에서 그 공종 아래에 모입니다.

산출근거에는 계산할 수 있는 식만 적습니다. 「STA 0+300 - STA 0+100」처럼 측점 표기를 그대로 넣으면 계산할 수 없어 오류가 표시됩니다. 측점은 항목의 위치 칸에 적습니다.

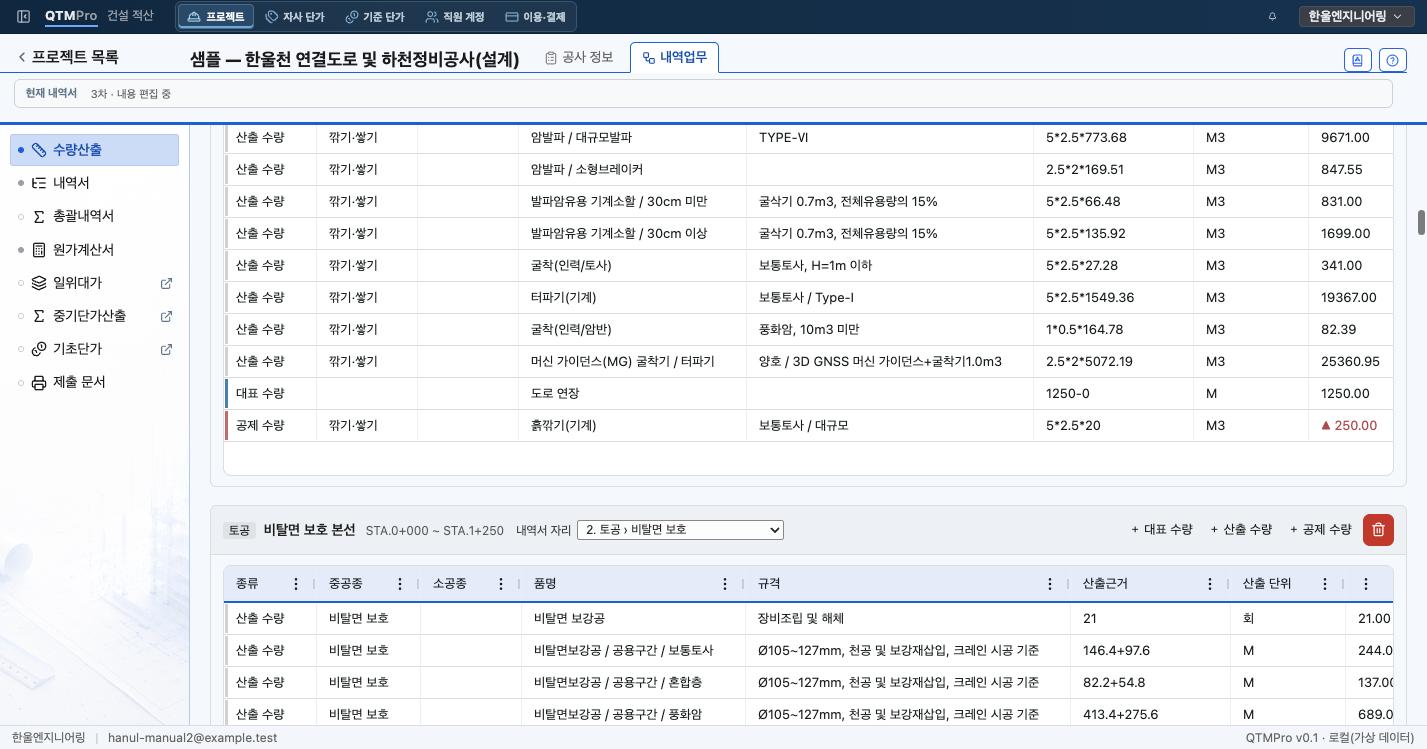

깎기·쌓기 본선 항목 맨 아래에 대표 수량 도로 연장 1250-0 = 1250.00 M 줄과 공제 수량 흙깎기(기계) 5*2.5*20 = 250.00 M3 줄이 추가되어 있다 — 설명을 위해 대표 수량과 공제 수량을 한 줄씩 넣었습니다. 샘플에는 없는 줄입니다.

03수량은 대표·산출·공제 세 종류입니다

항목 머리 오른쪽의 「+ 대표 수량」「+ 산출 수량」「+ 공제 수량」으로 줄을 더합니다. 이 셋의 구분이 수량산출에서 가장 중요합니다.

대표 수량 — 항목을 대표하는 기준 수량입니다. 도로 토공은 연장, 옹벽은 면적, 맨홀은 개소를 적습니다. 사진에서는 「도로 연장」 1250-0 = 1,250m를 넣었습니다. 집계표와 내역서에는 반영되지 않고, 수량산출서의 항목 머리에 표시되어 검산 기준이 됩니다.
산출 수량 — 그 항목에 들어가는 자재·부속·작업의 수량입니다. 한 항목에 여러 줄이 붙으며, 이 줄만 집계를 거쳐 내역서에 반영됩니다.
공제 수량 — 겹쳐서 빼야 할 물량입니다. 사진에서는 흙깎기(기계) 250㎥(5*2.5*20)를 넣었고 빨간 삼각형으로 표시됩니다. 품명과 규격, 내역 단위, 공종이 모두 같은 산출 수량에서 집계할 때 빠집니다.

대표 수량을 내역서로 보내지 않는 이유는 이중 계상 때문입니다. 방음벽 연장 200m와 방음판 50경간을 둘 다 보내면 같은 것을 두 번 계상하게 됩니다.

공제 수량은 차감할 줄과 네 가지를 맞춥니다. 품명과 규격, 내역 단위, 공종 중 하나라도 다르면 빠지지 않고 집계표에 음수 행이 따로 생기며 「과공제」로 표시됩니다.

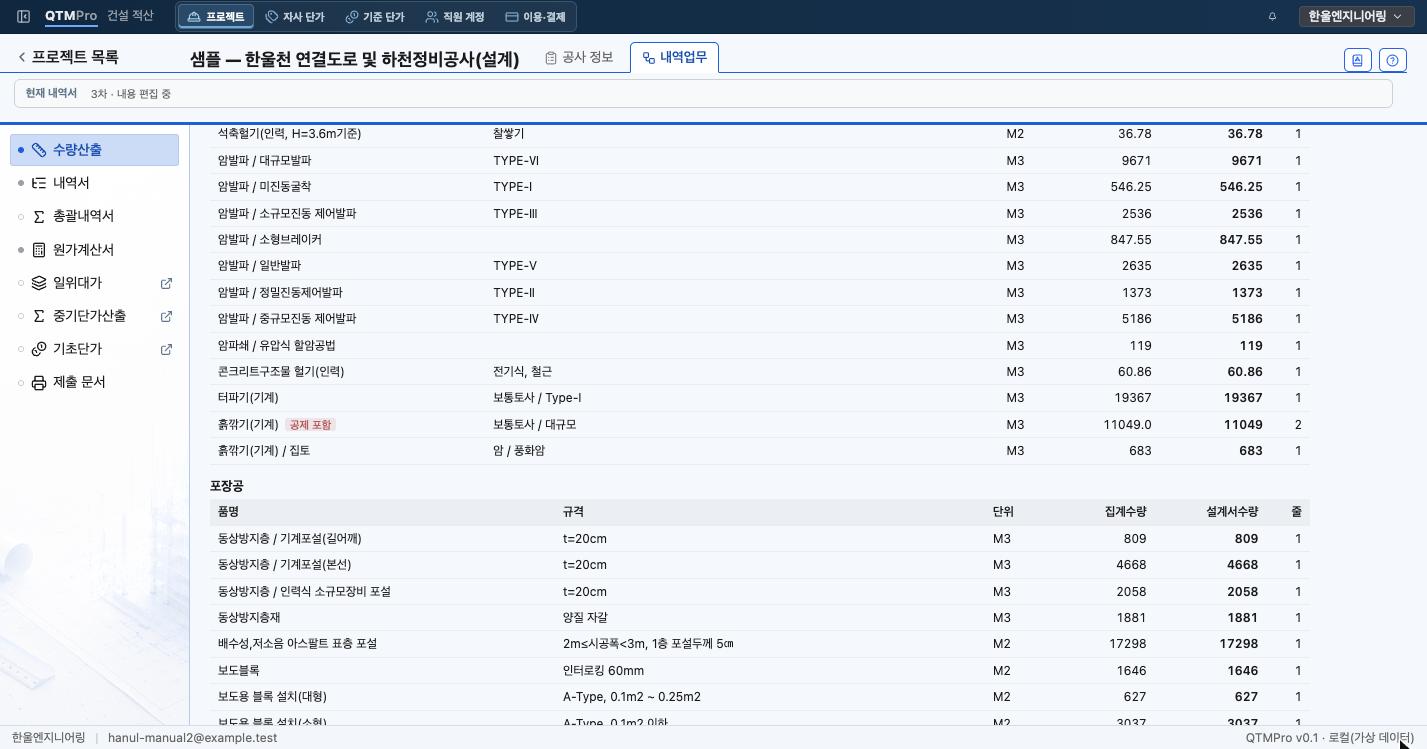

집계표의 토공 부분. 흙깎기(기계) 보통토사 / 대규모 행에 공제 포함 표시가 붙고 집계수량 11049.0, 설계서수량 11049, 줄 2로 표시되어 있다 — 집계표입니다. 공제가 빠진 흙깎기(기계) 행에 「공제 포함」이 붙었습니다.

04집계표에서 공종별 합계를 확인합니다

화면 · 집계표 탭

산출 수량이 공종별로 모입니다. 국도건설공사 설계실무요령이 수량산출은 공종순으로 하고 공종마다 집계표를 붙이도록 정하고 있어, 대공종 → 중공종 → 소공종의 3단으로 집계합니다.

행마다 수량이 두 가지로 표시됩니다. 집계수량은 집계 단계의 끝수 처리를 거친 값이고, 설계서수량(굵은 글씨)은 마지막 단계까지 거친 값으로 내역서에 실리는 수량입니다. 맨 오른쪽 줄은 그 품명이 몇 개의 산출 줄에서 모였는지 보여 줍니다.

사진의 흙깎기(기계)는 산출 11,299㎥에서 공제 250㎥가 빠져 11,049㎥가 되었고, 산출 줄과 공제 줄 두 줄이 모였으므로 줄이 2입니다. 공제는 이 단계에서 이미 빠지므로 따로 빼는 작업이 필요 없습니다.

줄마다 자릿수를 지정하면 그 값이 먼저 적용됩니다. 끝수 처리는 줄에 직접 지정한 값 → 강재·철근처럼 품명에 따라 제안되는 값 → 위에서 고른 기준의 순서로 정해집니다. 샘플은 발주처 내역서의 자릿수에 맞춰 줄마다 지정했기 때문에 설계서수량에 소수가 남은 행(가설울타리판 1,262.70m 등)이 있습니다.

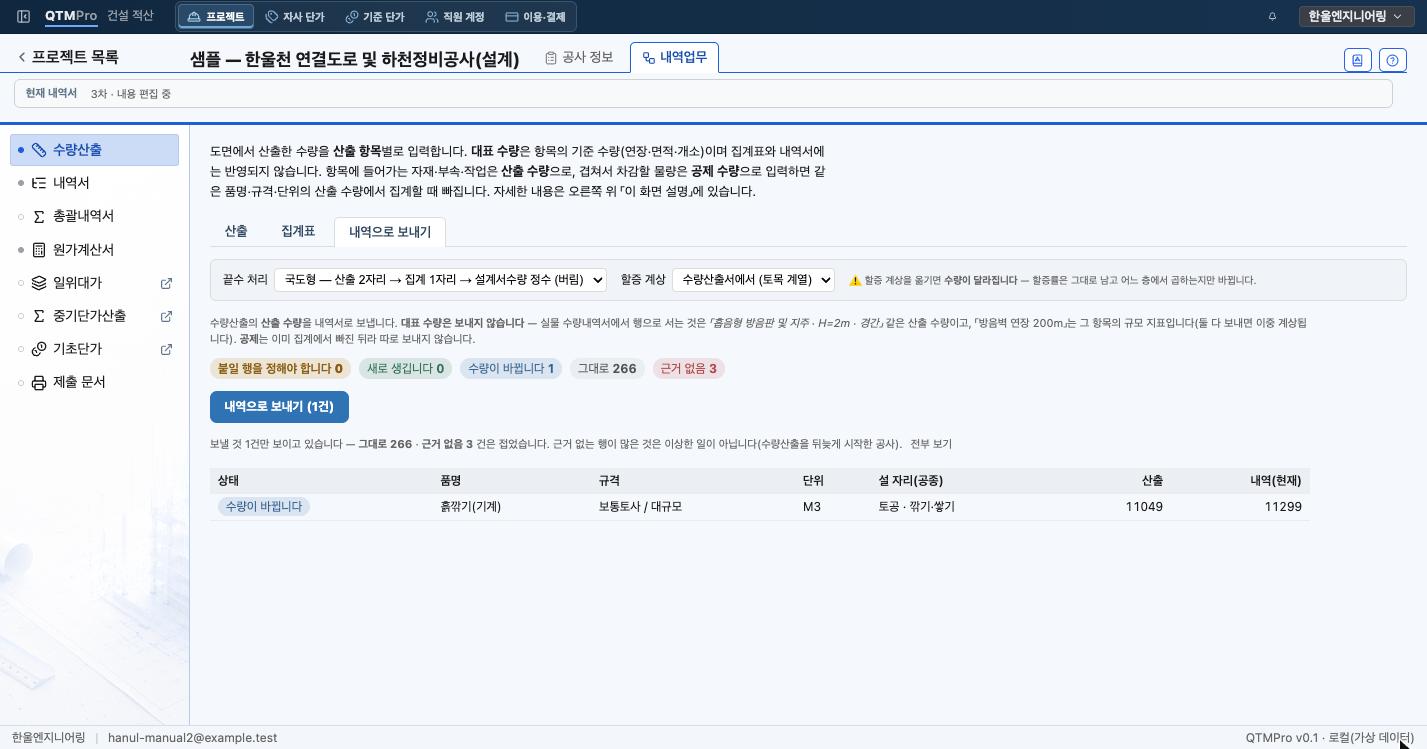

내역으로 보내기 탭. 붙일 행을 정해야 합니다 0, 새로 생깁니다 0, 수량이 바뀝니다 1, 그대로 266, 근거 없음 3으로 분류되고 흙깎기(기계)의 산출 11049와 내역 현재 11299가 비교되어 있다 — 공제를 넣은 뒤의 「내역으로 보내기」입니다. 수량이 바뀌는 행 1건만 보입니다.

05보내기 전에 무엇이 달라지는지 확인합니다

화면 · 내역으로 보내기 탭

집계한 설계서수량을 내역서로 보냅니다. 실행하기 전에 내역서와 비교한 결과를 다섯 가지로 나눠 보여 줍니다.

붙일 행을 정해야 합니다 — 품명과 규격, 단위가 같은 행이 내역서 여러 공종에 있어 어느 행에 반영할지 정해지지 않은 것입니다. 이 행은 보내지 않습니다. 산출 항목의 내역서 자리에 공종을 지정하면 풀립니다.
새로 생깁니다 — 내역서에 없던 행입니다.
수량이 바뀝니다 — 내역서에 있는 행인데 수량이 다릅니다. 사진에서는 흙깎기(기계)가 산출 11,049, 내역 11,299입니다.
그대로 — 산출과 내역서가 같습니다.
근거 없음 — 내역서에는 있는데 산출이 없는 행입니다.

샘플의 근거 없음 3건은 건설폐기물 처리, 안전관리계획 수립 및 검토, 지장물 이설처럼 「식」 단위로 계상하는 항목입니다. 도면에서 물량을 뽑는 항목이 아니므로 산출이 없는 것이 맞습니다. 공내역서를 받아 뒤늦게 수량산출을 시작한 공사라면 근거 없음이 많을 수 있고, 이것도 오류는 아닙니다.

목록에는 보낼 것만 보이고 그대로·근거 없음은 접혀 있습니다. 「전부 보기」로 펼칩니다. 「내역으로 보내기(1건)」를 누르면 흙깎기(기계)의 내역 수량이 11,049로 바뀝니다.

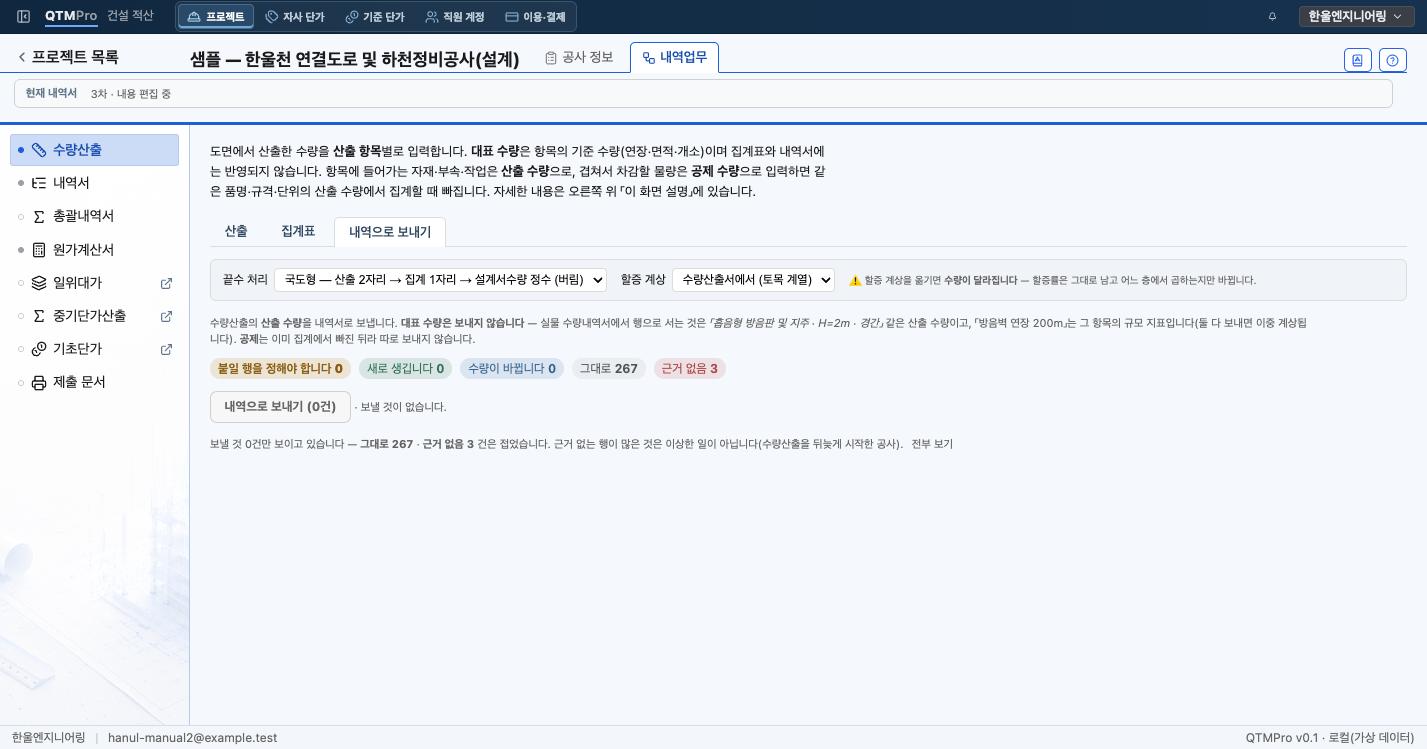

내역으로 보내기 탭. 수량이 바뀝니다 0, 그대로 267, 근거 없음 3이고 내역으로 보내기 0건, 보낼 것이 없습니다로 표시되어 있다 — 샘플 3차의 상태입니다. 산출 267줄이 모두 내역서와 같습니다.

06모두 「그대로」이면 산출과 내역이 맞은 상태입니다

보내고 나면 그 행은 「그대로」로 옮겨 가고 보낼 것이 없어집니다. 샘플 설계 공사는 그대로 267건, 보낼 것 0건으로 산출과 내역서가 모두 맞아 있습니다. 작업 중에 이 탭을 열어 보면 얼마나 맞아 있는지 알 수 있습니다.

보낸 행은 내역서의 해당 공종 아래에 생기고, 품명과 규격, 단위, 수량이 그대로 들어갑니다. 단가는 비어 있습니다. 수량산출은 물량까지만 다루며, 단가는 2장에서 채웁니다.

수량산출에서 내역서로만 반영됩니다. 내역서에서 수량을 고쳐도 산출근거는 바뀌지 않습니다. 물량을 바꿀 때는 산출근거를 고치고 다시 보내는 것이 원칙입니다. 그래야 납품하는 수량산출서와 내역서가 어긋나지 않습니다.

수량산출서와 집계표는 설계내역서와 함께 납품하는 문서입니다. 인쇄하는 방법은 5장에서 설명합니다.
