내역서 매뉴얼 · 설계편 5장

납품 문서 만들기

설계 용역의 납품물은 설계내역서와 그 근거 문서, 단가를 지운 공내역서, 조달청 제출용 C3R XML, 수량산출서입니다. 모두 같은 내역서에서 나오므로 따로 만들 필요가 없고, 내역서를 고치면 함께 바뀝니다. 제출 문서 화면에서 차수와 문서를 고른 뒤 형식별로 내려받습니다.

문서: 12종
형식: PDF · 엑셀 · XML
다음: 시공편

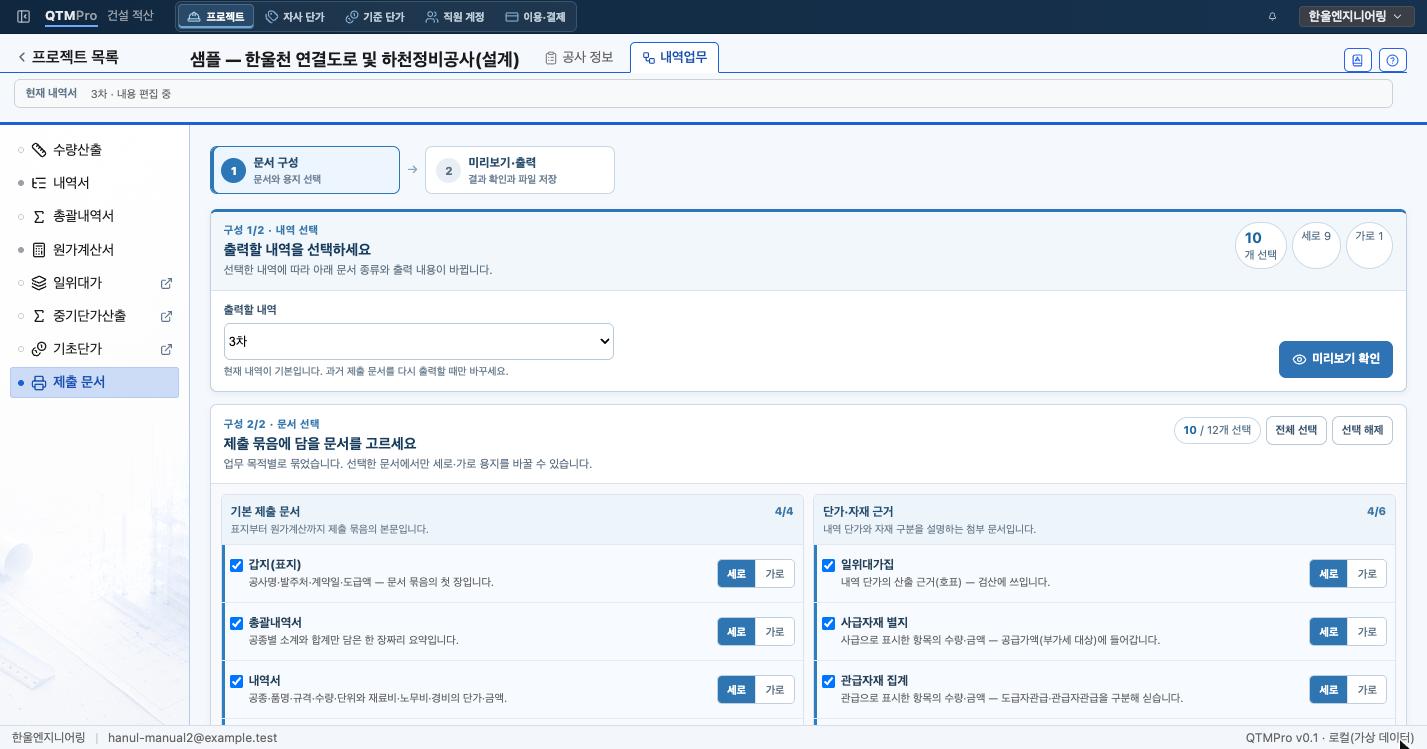

제출 문서 화면의 문서 구성 단계. 출력할 내역에 3차가 골라져 있고 10개 문서가 선택되어 있으며 아래에 기본 제출 문서와 단가·자재 근거 목록이 있다 — 제출 문서 화면입니다. 먼저 출력할 내역(차수)을 고릅니다.

01출력할 차수를 먼저 고릅니다

화면 · 왼쪽 메뉴 제출 문서

제출 문서는 두 단계입니다. 1 문서 구성에서 무엇을 낼지 고르고, 2 미리보기·출력에서 결과를 확인해 저장합니다.

맨 위의 출력할 내역에는 지금 작업 중인 차수가 기본으로 골라져 있습니다. 샘플은 1차·2차·3차 중 3차입니다. 화면에 적힌 대로 과거에 제출한 문서를 다시 출력할 때만 바꿉니다(4장). 확정한 차수를 고르면 확정 당시의 값으로 나옵니다.

오른쪽 위의 동그라미는 선택한 문서 수와 용지 방향입니다(10개 선택 · 세로 9 · 가로 1).

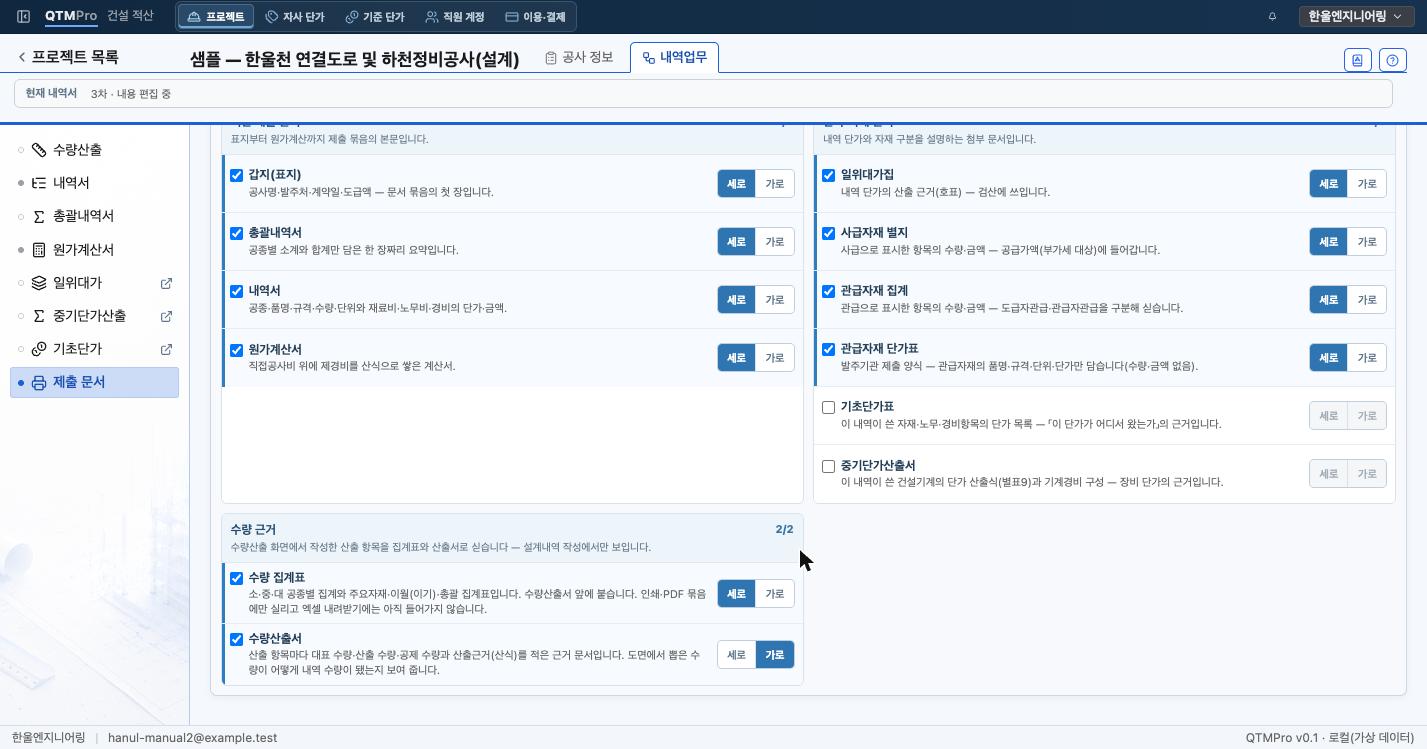

문서 선택 목록. 기본 제출 문서 4종(갑지, 총괄내역서, 내역서, 원가계산서), 단가·자재 근거 6종(일위대가집, 사급자재 별지, 관급자재 집계, 관급자재 단가표, 기초단가표, 중기단가산출서), 수량 근거 2종(수량 집계표, 수량산출서)이 있고 각각 세로·가로를 고를 수 있다 — 제출 묶음에 담을 문서를 고릅니다. 문서마다 세로·가로 용지를 정할 수 있습니다.

02납품할 문서를 고릅니다

설계 공사의 제출 문서는 12종이며 세 묶음으로 나뉩니다.

기본 제출 문서 — 갑지(표지), 총괄내역서, 내역서, 원가계산서입니다. 표지에는 0장의 공사 개요가 실립니다.
단가·자재 근거 — 일위대가집, 사급자재 별지, 관급자재 집계, 관급자재 단가표, 기초단가표, 중기단가산출서입니다. 기초단가표와 중기단가산출서는 기본으로 빠져 있으니 발주처가 요구하면 체크합니다.
수량 근거 — 수량 집계표와 수량산출서입니다. 설계내역 작성 공사에만 있으며, 1장에서 만든 산출 항목이 그대로 실립니다. 수량산출서는 열이 많아 가로 용지가 기본입니다.

「전체 선택」과 「선택 해제」로 한꺼번에 고르고 풀 수 있습니다. 다 골랐으면 위쪽의 「미리보기 확인」을 누릅니다.

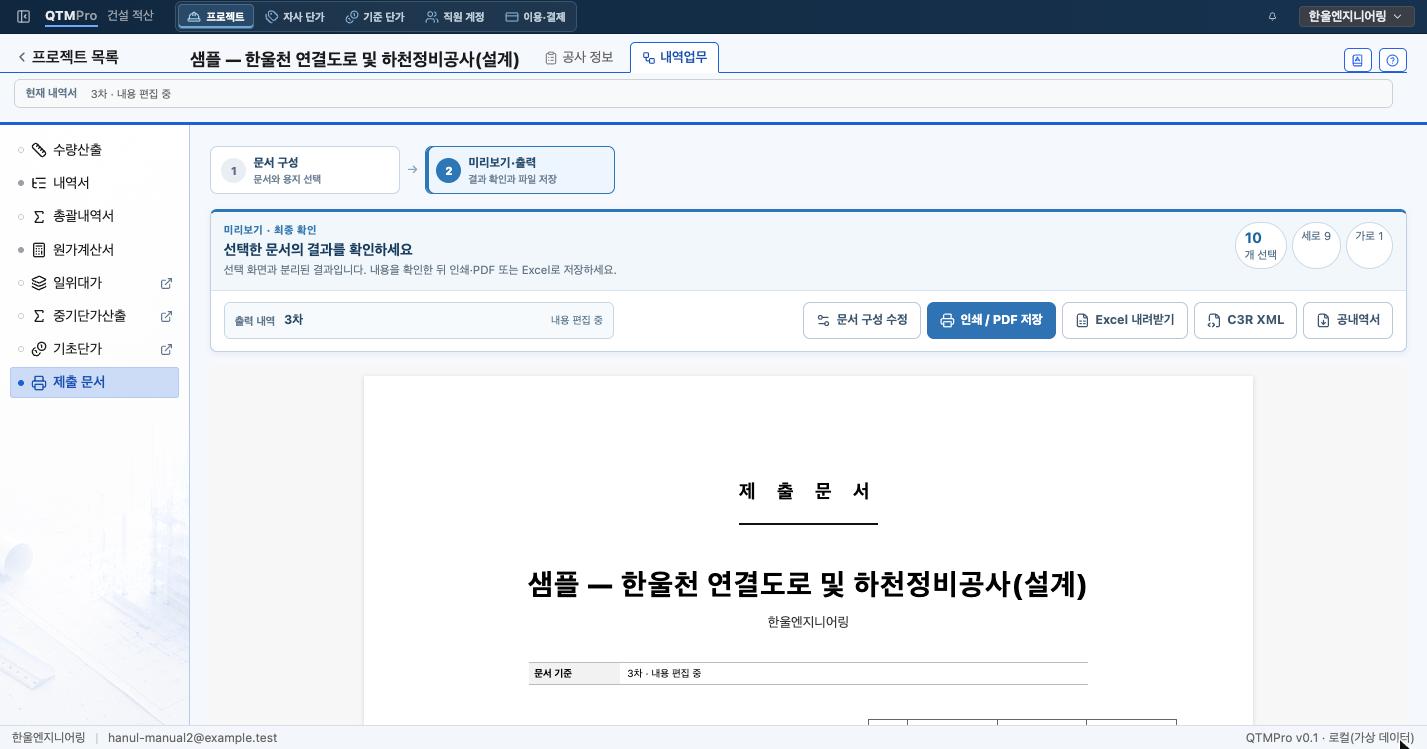

미리보기·출력 단계. 출력 내역 3차 내용 편집 중이 표시되고 문서 구성 수정, 인쇄 / PDF 저장, Excel 내려받기, C3R XML, 공내역서 단추가 있으며 아래에 제출 문서 표지 미리보기가 있다 — 미리보기 단계입니다. 오른쪽 단추로 형식별로 저장합니다.

03미리보기에서 형식을 골라 저장합니다

고른 문서가 실제 지면 모양으로 이어져 나옵니다. 내용을 확인한 뒤 오른쪽 위 단추로 저장합니다.

인쇄 / PDF 저장 — 브라우저의 인쇄 창이 열립니다. 프린터 대신 「PDF로 저장」을 고르면 PDF 파일이 됩니다.
Excel 내려받기 — 단가와 금액이 들어간 엑셀입니다. 수량 집계표는 아직 엑셀에 들어가지 않고 인쇄·PDF에만 실립니다.
C3R XML — 조달청 제출용 파일입니다(04절).
공내역서 — 단가와 금액을 지운 엑셀입니다. 입찰 공고에 붙어 시공사가 단가를 채웁니다. 파일 이름 끝에 「_공내역서」가 붙어 단가가 든 파일과 섞이지 않습니다.

「문서 구성 수정」을 누르면 1단계로 돌아가 문서를 다시 고릅니다.

이용권이 없으면 「작성 중 · 검토용」으로 나갑니다. 설계 공사는 이용권이 없으면 인쇄·PDF에 「작성 중 · 검토용」 표시가 들어가고, 엑셀과 공내역서, C3R XML은 막힙니다. 작성과 검토는 그대로 할 수 있고, 내역서를 확정하면 이용권이 생겨 표시가 빠지고 납품용 파일이 열립니다. 회사의 첫 설계내역서는 확정한 날부터 1개월 무료입니다. 샘플은 이용권이 있어 표시 없이 나갑니다.

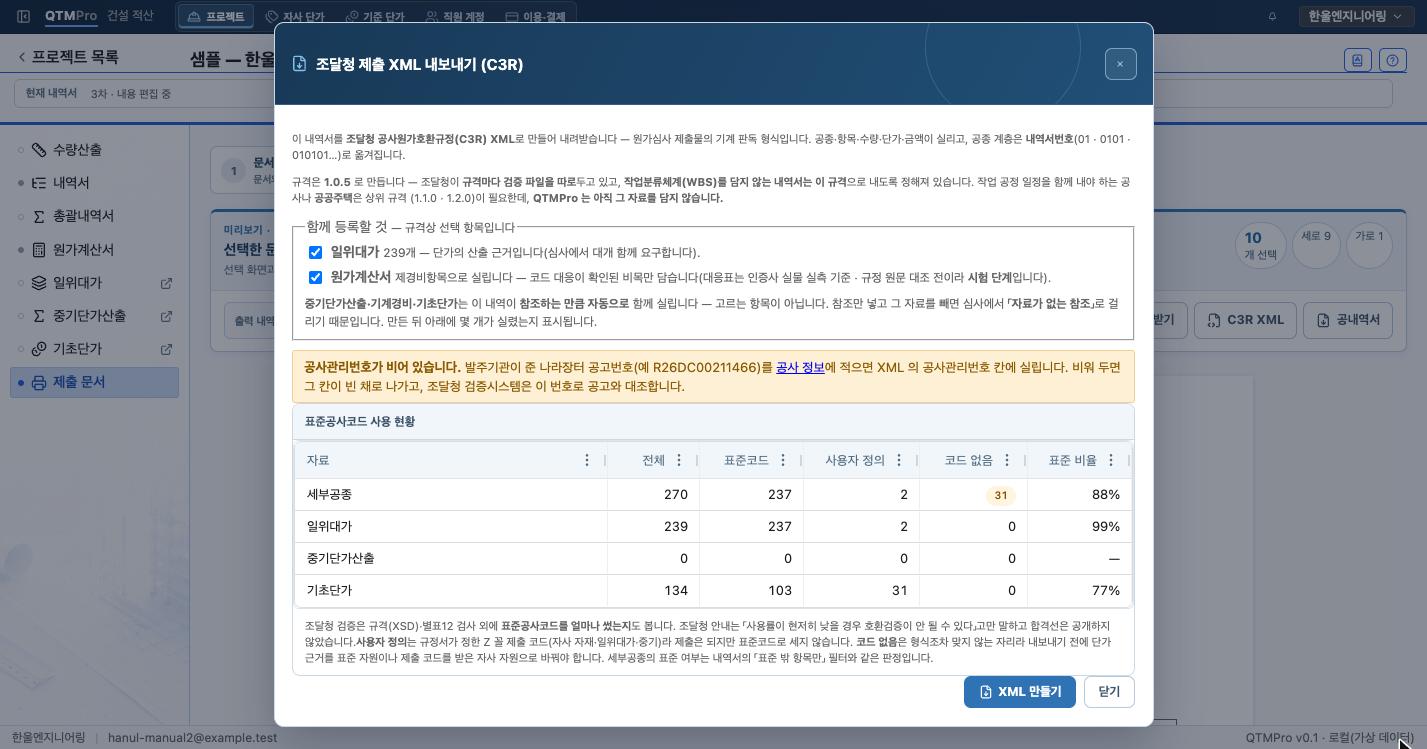

조달청 제출 XML 내보내기(C3R) 창. 함께 등록할 것으로 일위대가 239개와 원가계산서가 체크되어 있고, 공사관리번호가 비어 있다는 안내와 표준공사코드 사용 현황 표(세부공종 270 중 표준코드 237, 사용자 정의 2, 코드 없음 31, 표준 비율 88%)가 있다 — C3R XML 창입니다. 표준공사코드를 얼마나 썼는지 먼저 보여 줍니다.

04C3R XML은 표준공사코드 현황을 보고 만듭니다

위치 · 미리보기 단계 C3R XML (내역서 화면 「더보기」에도 있습니다)

C3R XML은 조달청 공사원가호환규정(C3R)에 맞춘 파일로, 원가심사에서 기계로 판독하는 형식입니다. 공종·항목·수량·단가·금액이 실리고 공종 계층은 내역서번호(01 · 0101 · 010101…)로 바뀌어 실립니다. 규격은 1.0.5로 만듭니다.

함께 등록할 것 — 일위대가(샘플 239개)와 원가계산서를 함께 실을지 고릅니다. 심사에서 대개 함께 요구하므로 둘 다 체크해 둡니다. 중기단가산출·기계경비·기초단가는 내역이 참조하는 만큼 자동으로 실립니다.
공사관리번호 — 비어 있으면 노란 안내가 뜹니다. 발주기관이 준 나라장터 공고번호를 공사 정보에 적으면 XML에 실립니다(0장).
표준공사코드 사용 현황 — 세부공종 270개 중 표준코드 237개, 사용자 정의 2개, 코드 없음 31개로 표준 비율이 88%입니다. 일위대가는 239개 중 237개(99%), 기초단가는 134개 중 103개(77%)입니다.

화면 아래 설명에 적힌 대로, 조달청 검증은 규격 검사 외에 표준공사코드를 얼마나 썼는지도 봅니다. 코드 없음은 내보내기 전에 단가 근거를 표준 자원이나 제출 코드를 받은 자사 자원으로 바꿔야 합니다. 세부공종의 코드 없음 31개는 2장 내역서 위의 「표준 밖」과 같은 판정이므로, 내역서에서 그 행들을 찾아 단가 근거를 고칩니다.

내보낸 파일은 C3R XML 검사로 한 번 더 확인합니다. QTMPro 사이트의 C3R XML 검사에 파일을 올리면 조달청 제출 전에 규격 오류를 확인할 수 있습니다. 가입하지 않아도 쓸 수 있습니다.

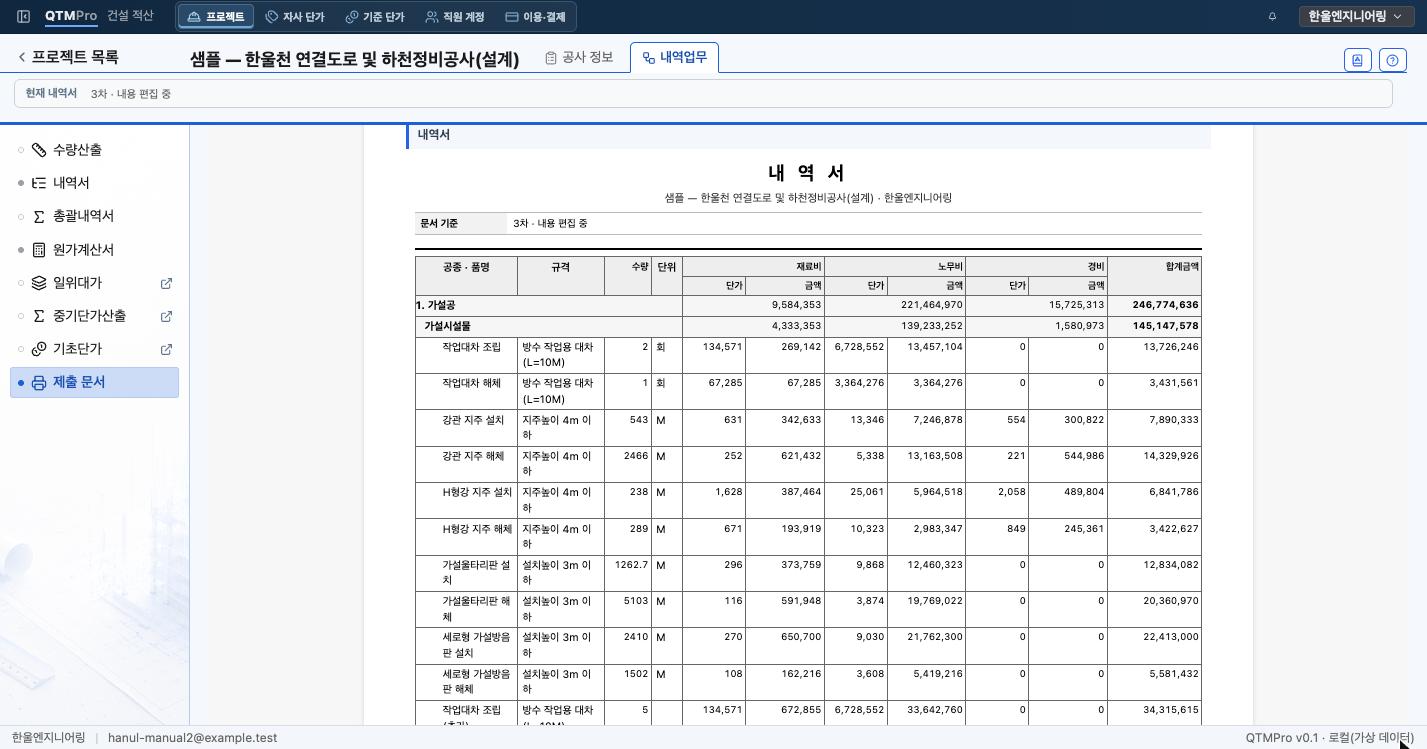

미리보기의 내역서 지면. 공종·품명, 규격, 수량, 단위와 재료비·노무비·경비의 단가·금액, 합계금액이 1. 가설공 가설시설물부터 나열되어 있다 — 미리보기의 내역서 지면입니다. 재료비·노무비·경비를 단가와 금액으로 나눠 싣습니다.

05지면마다 어느 차수의 문서인지 찍힙니다

각 지면의 머리에는 공사명과 회사명, 문서 기준(3차 · 내용 편집 중)이 찍힙니다. 여러 차수의 문서를 한꺼번에 출력해도 어느 차수의 것인지 지면마다 구분됩니다. 확정한 차수를 출력하면 「확정」으로 찍힙니다.

내역서 지면은 공종·품명, 규격, 수량, 단위와 재료비·노무비·경비의 단가와 금액, 합계금액으로 되어 있습니다. 공종 행에는 공종 합계가 굵게 실립니다. 「1. 가설공」은 246,774,636원입니다.

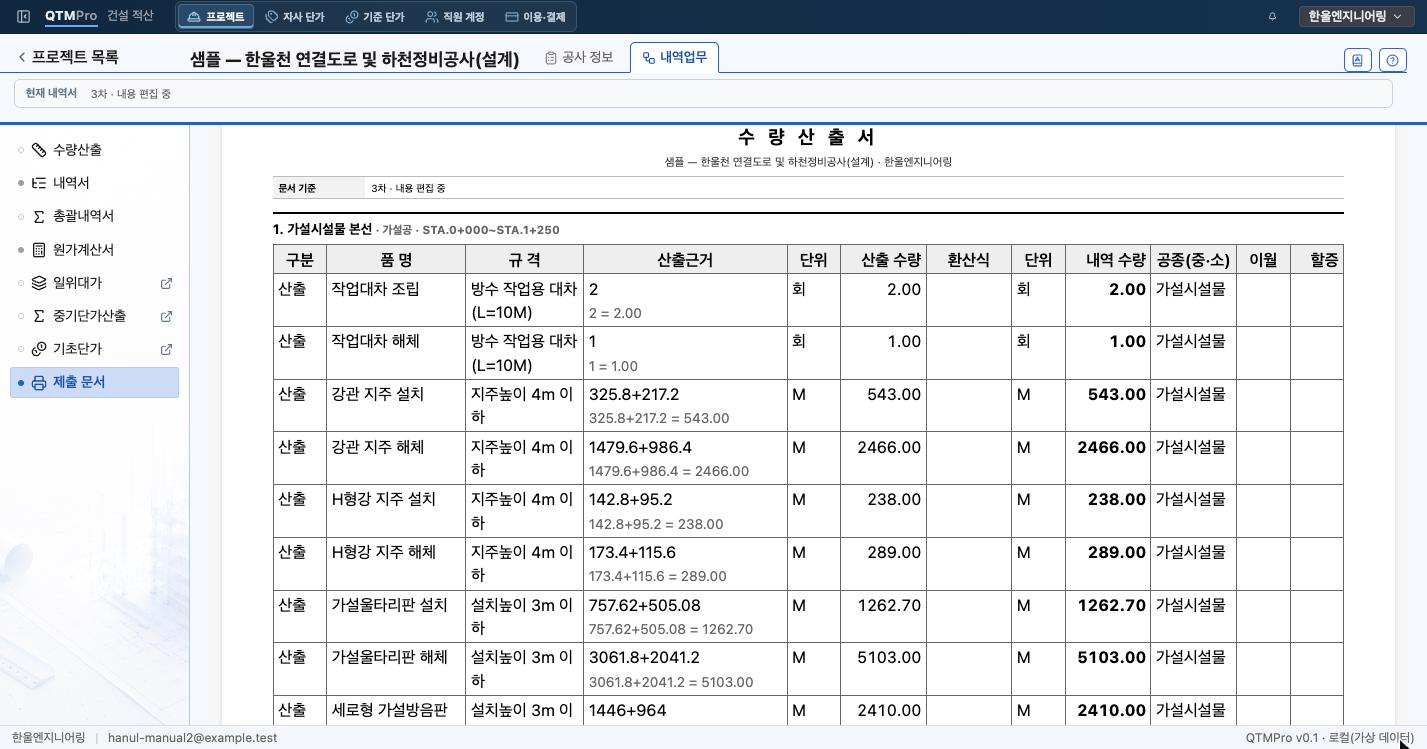

미리보기의 수량산출서 지면. 1. 가설시설물 본선 항목 아래 구분, 품명, 규격, 산출근거와 그 계산 결과, 단위, 산출 수량, 환산식, 내역 수량, 공종, 이월, 할증 열이 있다 — 수량산출서 지면입니다. 산출근거와 계산 결과가 함께 실립니다.

06수량산출서에는 산출근거가 계산식 그대로 실립니다

수량산출서는 1장에서 만든 산출 항목마다 한 덩어리로 실립니다. 항목 머리에 이름과 공종, 위치(STA.0+000~STA.1+250)가 있고, 줄마다 산출근거와 그 계산 결과(325.8+217.2 = 543.00), 산출 수량, 환산식, 내역 수량, 공종이 이어집니다.

발주처는 이 문서로 내역서의 수량이 어디서 나왔는지 검토합니다. 내역 수량이 내역서의 물량과 같아야 하므로, 출력하기 전에 1장의 「내역으로 보내기」에서 보낼 것이 0건인지 확인합니다.

이것으로 설계편을 마칩니다. 같은 공사를 시공사 입장에서 보려면 시공편으로 넘어갑니다.
